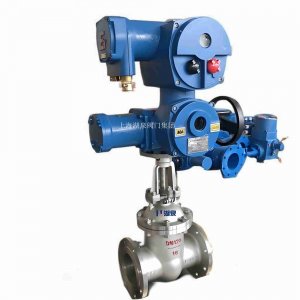

煤礦井下防爆電動閘閥,礦井排水系統防爆閥門
[ 2026-07-28 ]
隨著煤礦智能化建設的深入推進，井下流體控制設備的安全性與自動化水平成為保障安全生產的關鍵。礦用防爆電動閘閥作為礦井排水系統及各類管路的核心執行元件，其技術性能直接關系到礦井的防洪安全與生產效率。本文從防爆原理、結構特性、智能控制及應用規范四個維度，對煤礦井下防爆電動閘閥及排水系統專用閥門進行深度技術解析。
一、 核心防爆技術與安全認證
煤礦井下存在瓦斯（甲烷）和煤塵等爆炸性危險物質，因此閥門的電氣部分必須具備嚴格的防爆性能。
防爆型式與原理
隔爆型（Exd）：這是礦用電動閘閥最常見的防爆形式。其外殼采用高強度合金材料精密加工，接合面間隙嚴格控制在0.15mm以內。當內部電氣元件產生電弧或火花引發爆炸時，隔爆外殼能承受內部爆炸壓力并阻斷火焰向外部易燃易爆環境傳播。常見防爆等級為ExdⅠ（煤礦用）或ExdⅡBT4/CT4。
本安型（Exi）：部分先進閥門采用本質安全技術，通過限制電路中的電壓、電流、電容和電感能量，確保在正常或故障狀態下產生的電火花或熱效應不足以點燃爆炸性混合物。這種方式無需厚重的隔爆外殼，更適合輕量化設計。
強制性安全認證（MA標志）
所有下井使用的防爆電動閘閥必須取得“煤礦礦用產品安全標志”（MA認證）。該認證是產品進入煤礦市場的法定準入憑證，表明產品已通過國家權威機構在防爆、防塵、電氣安全及機械強度等方面的嚴格測試。無MA標志的產品嚴禁在井下使用。
二、 針對礦井排水工況的結構優化
礦井排水系統具有水質復雜、壓力波動大、連續運行時間長等特點，普通工業閥門難以適應，需進行專項結構優化。
耐腐蝕與耐磨材質
閥體與閥板：通常采用球墨鑄鐵、鑄鋼或不銹鋼（如304、316L）。針對井下酸性或高礦物質水質，關鍵接觸面常進行等離子噴焊鈷鉻鎢硬質合金處理，或采用PTFE復合涂層，以增強抗腐蝕和抗擦傷能力。
密封結構：多采用壓力自緊式密封或金屬硬密封+PTFE輔助密封結構。這種設計利用介質壓力增強密封比壓，確保在高壓差工況下泄漏率極低（可達≤1×10??MPa·m³/s），有效防止因內漏導致的排水效率下降。
驅動機構與防護等級
防爆電機與減速箱：配備專用防爆電機，集成高比率蝸輪蝸桿減速機構，提供大扭矩輸出，確保閥門在高壓下能平穩啟閉。
高防護等級：執行機構外殼防護等級通常達到IP67或IP68，防止井下淋水、粉塵進入電氣腔體，避免短路故障。
手動應急功能：具備手/電動切換機構。在斷電或控制系統故障時，可通過手輪進行緊急操作，確保排水系統在極端情況下的可控性。
三、 智能化控制與系統集成
現代礦用防爆電動閘閥已不再是單一的機械截斷裝置，而是融入礦山自動化網絡的智能節點。
遠程監控與自動化
閥門內置高精度位移傳感器和扭矩傳感器，支持4-20mA模擬量信號、RS485/Modbus通訊協議。可無縫接入井下PLC控制系統或DCS系統，實現遠程啟閉、開度調節及狀態實時反饋。
智能診斷與保護
過載保護：當閥門遇到異物卡阻或扭矩過大時，電子扭矩保護開關會自動切斷電源并報警，防止電機燒毀或機械部件損壞。
故障自診斷：系統可實時監測電機溫度、電池電量及信號完整性，提前預警潛在故障，減少非計劃停機時間。
排水系統聯動
在中央水泵房自動化系統中，防爆電動閘閥可與水位傳感器、水泵啟停邏輯聯動。例如，當吸水井水位達到設定值時，系統自動開啟對應配水閘閥并啟動水泵；水位降低后自動關閉閥門并停泵，實現“無人值守”的全自動化排水作業。
四、 安裝維護與技術選型建議
選型要點
參數匹配：根據排水管路的公稱壓力（PN）、通徑（DN）及介質溫度選擇合適型號。常見排水閘閥壓力等級為PN1.0~PN2.5 MPa，通徑從DN200至DN1200不等。
環境適配：確認井下瓦斯等級及粉塵濃度，選擇對應防爆等級的產品。對于高腐蝕性水質，應優先選擇不銹鋼材質或特殊防腐涂層版本。
安裝規范
方向與位置：閥體箭頭應與介質流向一致。電動執行機構宜安裝在上方或側方，避免直接承受管道重力或受到淋水直射。
支撐固定：大口徑閥門需設置獨立支架，防止管道振動傳遞至閥體，影響密封性能。
電氣接線：嚴格按照防爆要求引入電纜，使用合格的防爆撓性連接管，確保接地電阻符合標準（通常<10Ω），防止靜電積聚。
維護保養
定期檢查防爆面完好性，清除表面煤塵與油污。
每月對傳動機構加注潤滑脂，檢查填料密封是否有泄漏。
定期測試手動切換功能及遠程信號響應速度，確保應急狀態下設備可靠動作。
